Tipo 6VCS vetroepoxy PCB
Nuovo commutatore, settori in FR-4 con piste protette tramite doratura.
Completa la gamma del modello 2VCS, permette di avere 24 posizioni con scatto a 15°, contatti NON cortocircuitanti con terminali a saldare. Versione standard modello 6V.
Sistema di contatto a pattino strisciante.
Fermo mobile.
Contatti solo NON cortocircuitanti.
Commutazioni:
- 1 via 24 posizioni, per settore
- 2 vie 12 posizioni, per settore
- max 4 settori, verranno aggiunti settori standard all’ultimo con terminali
Angolo di scatto 15°, altre versioni a richiesta (30°,60°,90°).
Coppia di scatto: 1,5 oppure 2Kgcm (altri valori a richiesta).
Versione HV (a richiesta) con alberino in materiale isolante, poliestere/vetro (massimo 4 settori). Eventuali viti di montaggio in nylon (massimo 1 settore).
Versione STAGNA prevede un anello di tenuta sull’alberino, nell’interno della bussola filettata ed una rondella in gomma nitrilica da montare retroquadro.

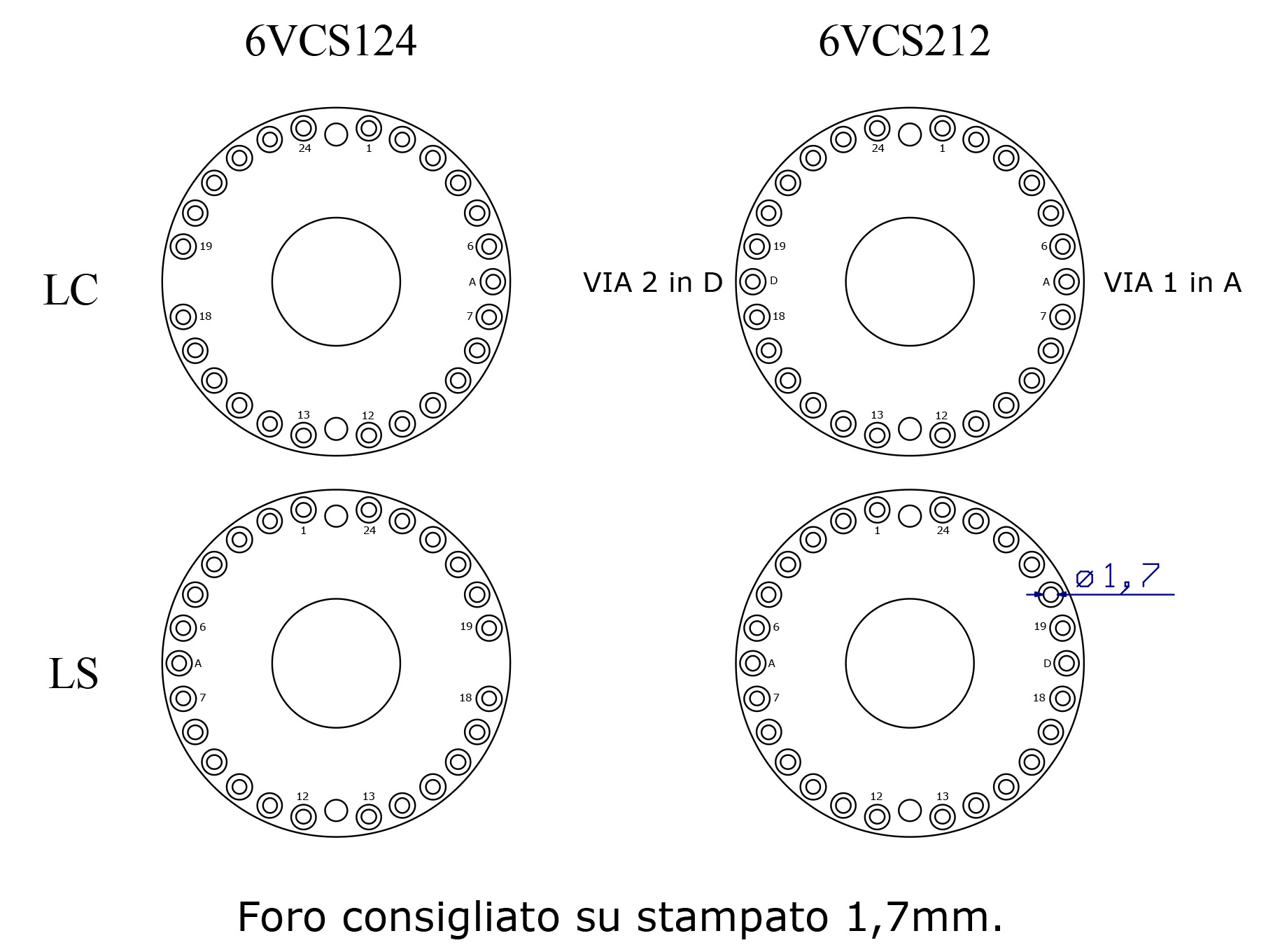

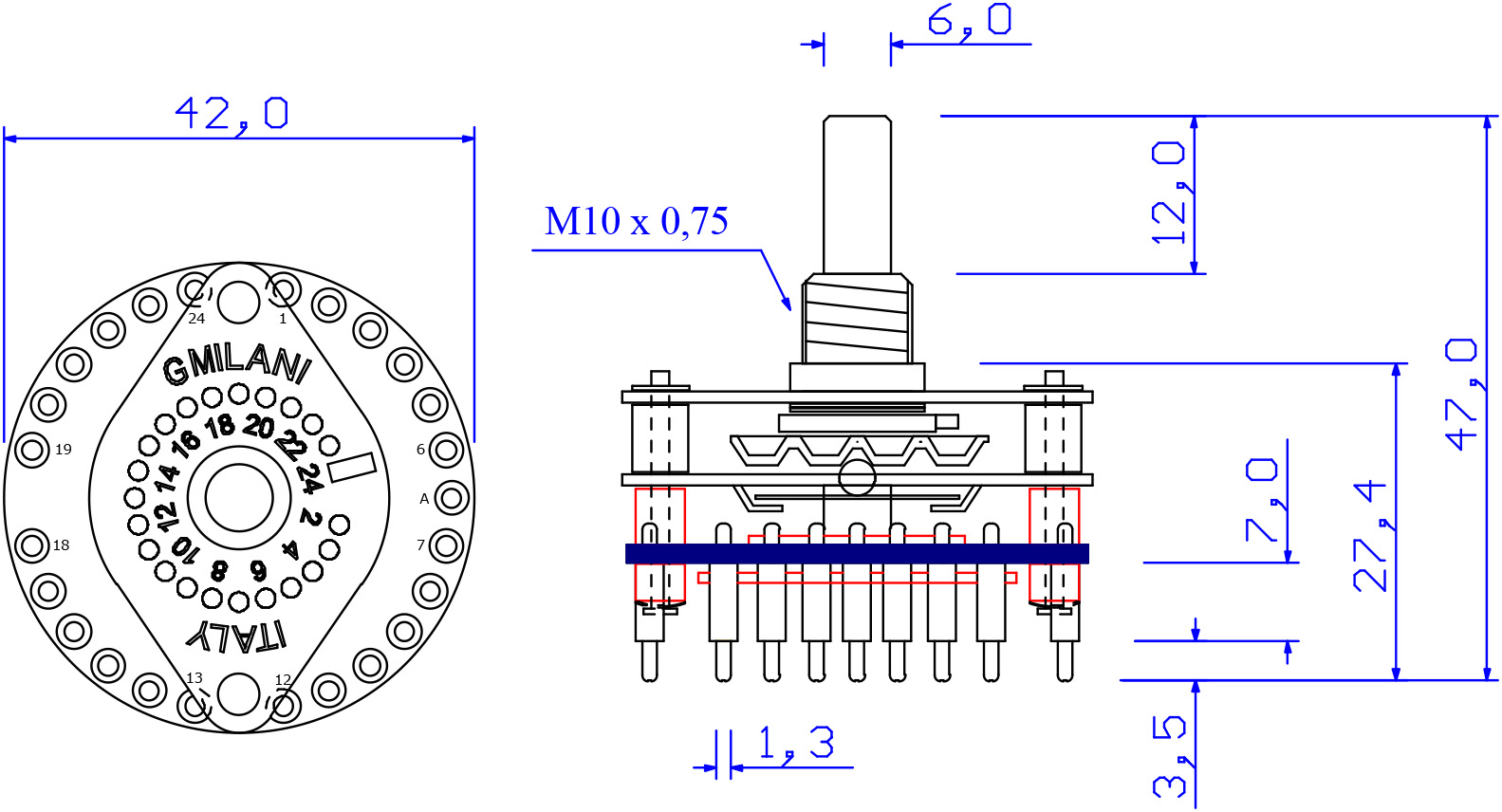

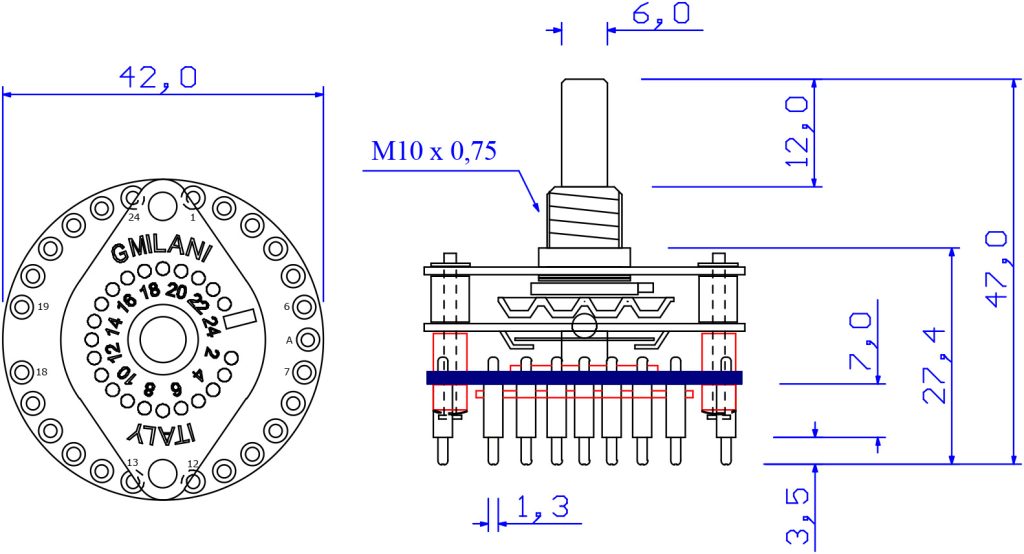

Alla quota 27,4 mm, aggiungere 8,5 mm per ogni settore in più.
| Portata in commutazione: |
0,2A 220Vac / 0.4A 30Vdc (con carico resistivo) |
| Resistenza di contatto: |
<14mohm (più la resistenza delle piste) |
| Isolamento tra contatti e massa: | 1300Vac 20×109ohm |
| Durata: | >120.000 commutazioni (con portata = 0,1 del valore massimo) |
