Nuovo commutatore, settori in FR-4 con piste protette tramite doratura.

Completa la gamma del modello 2V, permette di avere 24 posizioni con scatto a 15° con contatti NON cortocircuitanti. Versione da circuito stampato con terminali a saldare, modello 6VCS.

Sistema di contatto a pattino strisciante.
Fermo mobile.

Contatti solo NON cortocircuitanti.
Commutazioni:

  • 1 via 24 posizioni, per settore
  • 2 vie 12 posizioni, per settore
  • max 4 settori

Angolo di scatto 15° (30°, 60° o 90° a richiesta).

Coppia di scatto: 1,5 oppure 2Kgcm (altri valori a richiesta).

Versione HV (a richiesta) con alberino in materiale isolante, poliestere/vetro (massimo 4 settori). Eventuali viti di montaggio in nylon (massimo 1 settore).

Versione STAGNA prevede un anello di tenuta sull’alberino, nell’interno della bussola filettata ed una rondella in gomma nitrilica da montare retroquadro.

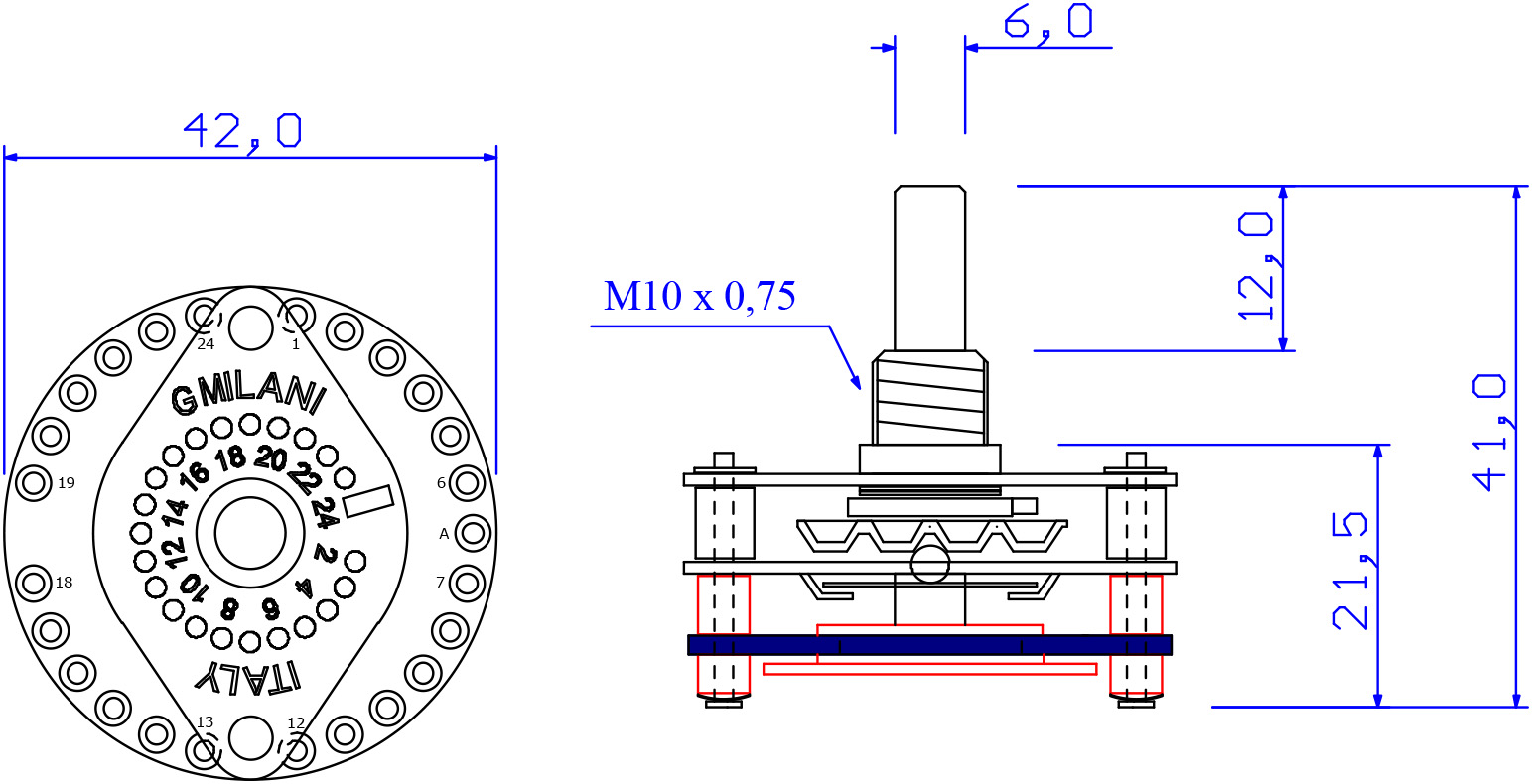

Alla quota 21 mm, aggiungere 8,5 mm per ogni settore in più.

Portata in commutazione:
0,2A 220Vac / 0.4A 30Vdc
(con carico resistivo)
Resistenza di contatto:
<14mohm
(più la resistenza delle piste)

Isolamento tra contatti e massa: 1300Vac 20×109ohm
Durata: >120.000 commutazioni
(con portata = 0,1 del valore massimo)

Conformità Rohs: questo prodotto è conforme alla direttiva comunitaria 2002/95/CEE del 27/01/2003 – Rispetta la direttiva B.T. 60947-5-1.
