Potenziometro a partitore resistivo

1 settore

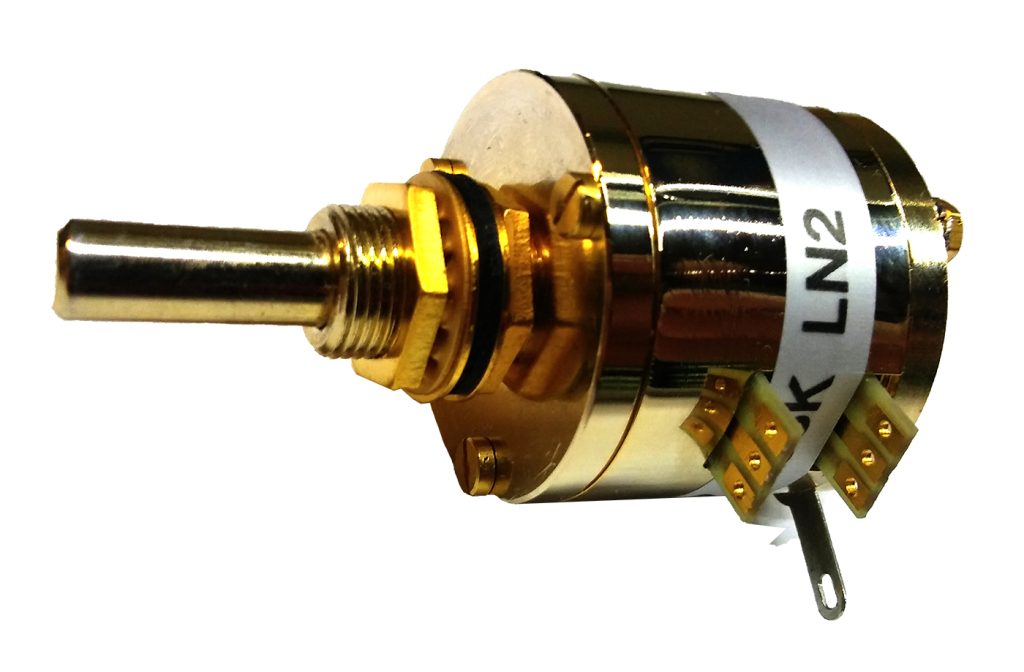

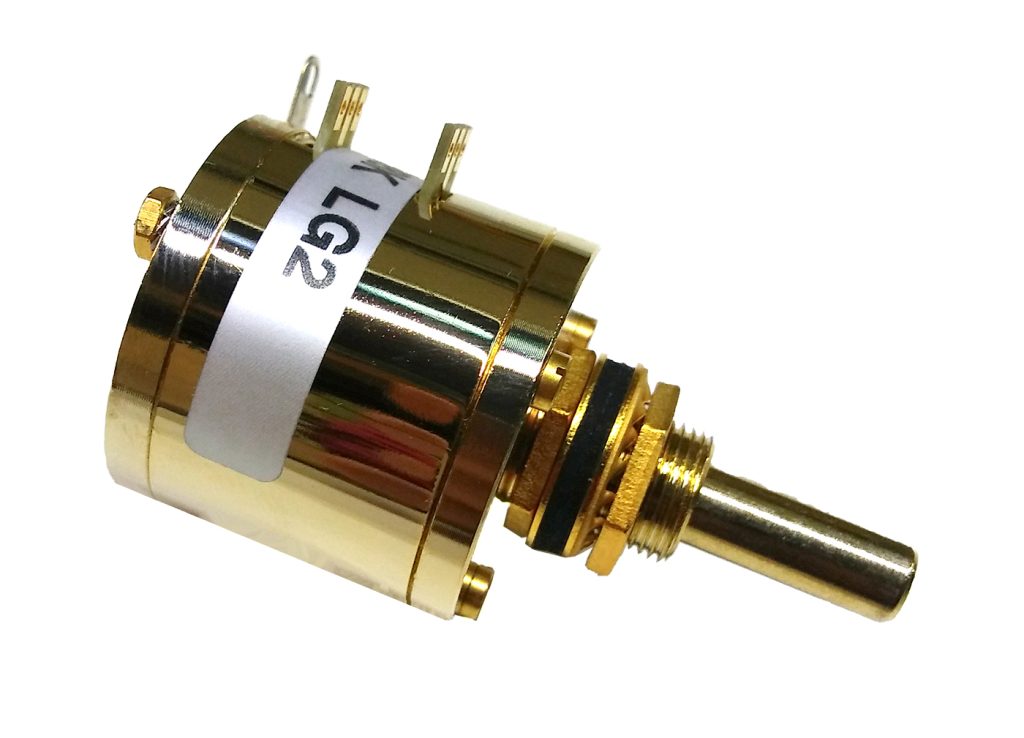

2 settori

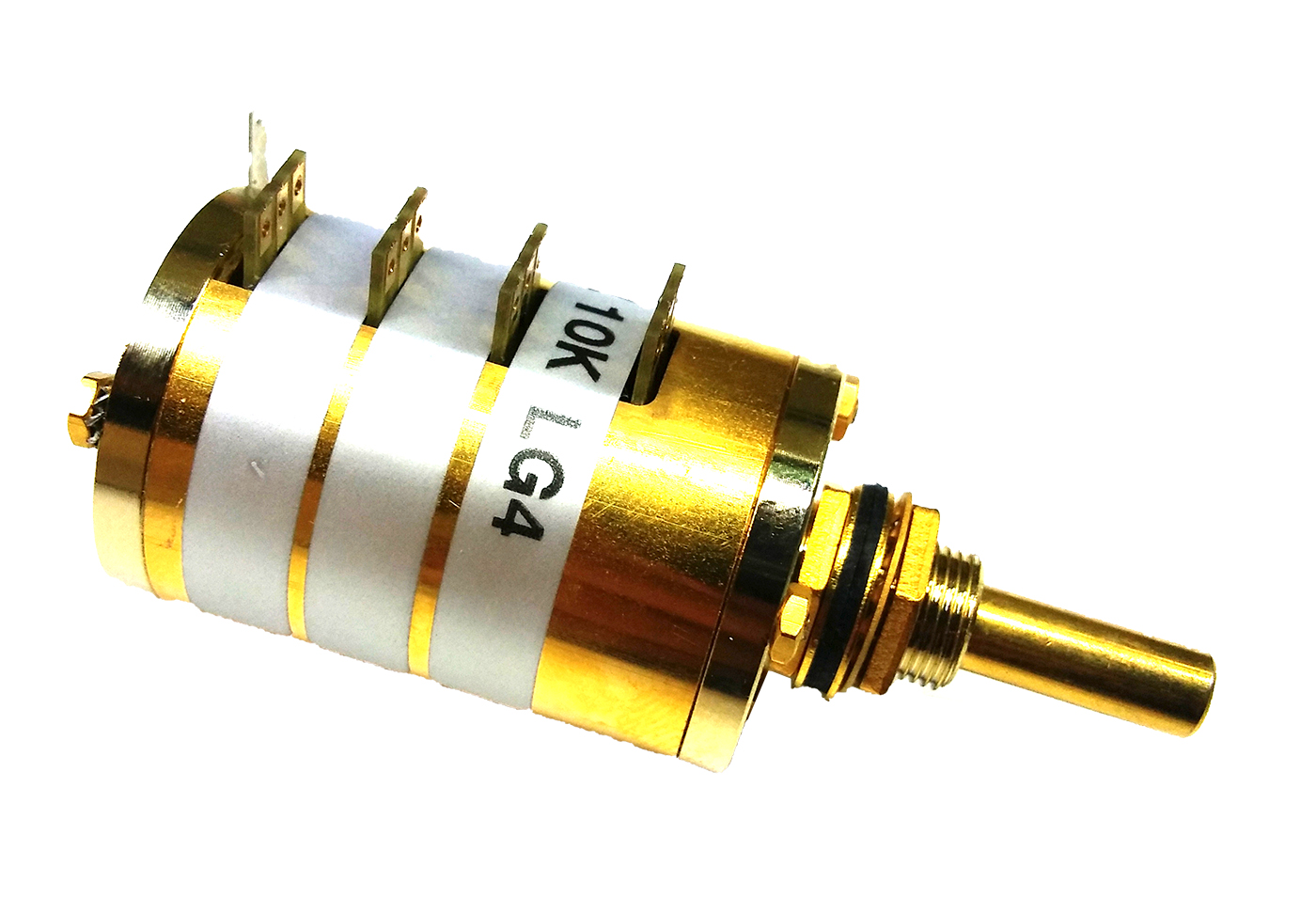

4 settori

Resistenze a film SMD (precisione 1%)

Spazzola interna di contatto prima argentata e successivamente dorata.

Presa Loudness intermedia a Richiesta ( I ).

27 posizioni a scatto di 12 gradi

Costruzione professionale.

Corpo in ottone trattato e dorato.

Meccanica su cuscinetto a sfera.

Massimo 4 sezioni.

Lineare o logaritmico; 5k, 10k, 20k, 50k, 100k, 250k, 500k, 750k 1M ( tutti i valori in ohm).

A tenuta stagna a pannello

Come ordinare i vari modelli:
Valore in hom Logaritmico o Lineare Numero sezioni Presa intermedia
….. K LG – o – LN 1 … 2…
4 …
I



Di conseguenza se si vorrà ordinare:
un potenziometro 250K logaritmico a 2 sezioni e 2 prese intermedie il codice sarà:
> 250KLG2I

Se invece si vorrà ordinare:
un potenziometro 500K lineare, monofonico il suo codice sarà:
> 500KLN1

Conformità Rohs: questo prodotto è conforme alla direttiva comunitaria 2002/95/CEE del 27/01/2003 – Rispetta la direttiva B.T. 60947-5-1.
